論我國重大技術裝備軸承的自主安全可控（7）——高性能醫療器械軸承

7 高性能醫療器械軸承

7.1 醫療器械軸承概述

高性能醫療器械主要包括醫療檢測與試驗分析，手術及服務器械與機器人等。目前應用最廣泛的是大型醫療器械中的醫學影像設備，包括醫學影像診斷設備和醫學影像治療設備。以CT機為例研究醫療器械軸承的結構、性能與技術要求。

醫用CT機主軸承應用于固定CT機架和旋轉掃描部分之間的連接部位，是CT機旋轉掃描部分的關鍵部件，作用是傳遞并承受X線管、準直儀、探測器、滑環等裝置產生的軸向載荷、徑向載荷和傾覆力矩，需滿足CT機較高轉速、低噪聲、高精度、低振動和長壽命的使用要求。

7.2 CT機主軸承的種類

CT機主軸承主要有鋼絲滾道軸承(圖21)、等截面薄壁軸承(圖22)、空氣軸承或其他先進結構軸承、主旋轉軸承等4類。其中，空氣軸承為懸浮類結構，主要用在第4代CT機上，目前尚在完善階段。

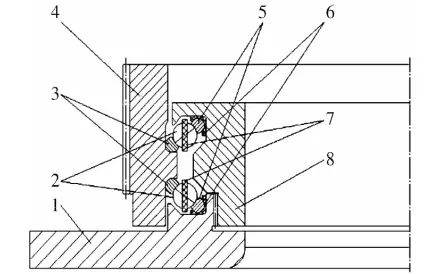

1,8—內圈；2—鋼球；3,5—鋼絲滾道；4—外圈；6—彈性襯墊；7—保持架。

圖21 CT機鋼絲滾道軸承結構示意圖

Fig.21 Structure diagram of wire raceway bearing for CT machine

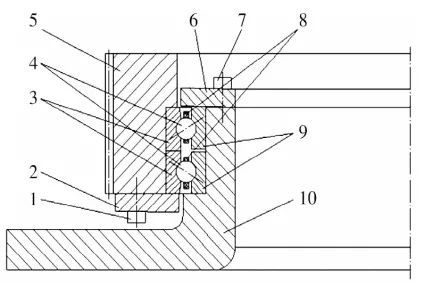

1—外圈壓板螺釘；2—外圈壓板；3—外圈；4—鋼球；5—軸承座；6—內圈壓板；7—內圈壓板螺釘；8—保持架；9—內圈；10—CT機主軸。

圖22 CT機等截面薄壁軸承結構示意圖

Fig.22 Structure diagram of uniform section thin-walled bearing for CT machine

洛陽LYC軸承有限公司針對國外鑲嵌式結構軸承存在著零件加工難度大，生產成本高，結構復雜的問題，研制出一種全新結構的CT機主旋轉軸承(圖23)，達到了簡化工藝，降低成本和提高可靠性的效果。該軸承能夠滿足第3代CT機主軸承的使用要求，整體性能達到國際先進水平。

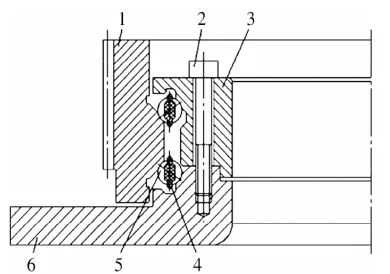

圖23 CT機主旋轉軸承結構示意圖

Fig.23 Structure diagram of main rotary bearing for CT machine

7.3 CT機主軸承關鍵技術

7.3.1 鋼絲滾道軸承

1)鋼絲滾道軸承特性的接觸力學分析、失效機理、壽命評估與計算的理論依據和經驗數據；

2)失效機理研究需要的大量數據及長期的失效分析積累；

3)研究軸承服役壽命的評估與計算方法，建立數據仿真分析的物理模型及數學模型；

4)開發鋼絲滾道的熱處理和機加工技術；

5)在考慮原理與設計，制造過程的技術水平和服役運行的維護保養等因素的基礎上，研究確保精準診斷的運轉噪聲控制技術；

6)影響CT機運轉剛性的軸承游隙調整和裝配技術。

7.3.2 等截面薄壁軸承

1)結構參數優化設計技術；

2)加工技術；

3)精密裝配技術；

4)保持架結構與材料研究；

5)密封結構研究；

6)潤滑劑研制；

7)套圈的非接觸測量技術；

8)軸承綜合性能評價技術。

7.4 CT機主軸承的市場需求

2020年全球CT機產銷量為11 000臺，每臺需配1套主軸承，洛陽LYC軸承有限公司CT機主軸承全球市場份額約10%。由于國產CT機主軸承進入市場，CT機主軸承國內售價已由每套3.5萬元降為1.5萬元。

醫用CT機配套軸承還將較長時期保持鋼絲滾道和等截面薄壁這2種結構型式，更優秀的替代產品(氣懸浮結構)還不夠成熟。

（參考文獻略）
